Zkušební stand pro tlakové zkoušky hydraulických řídících bloků a přímočarých hydromotorů

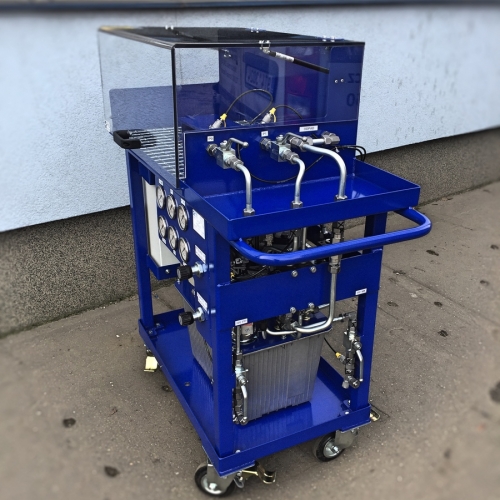

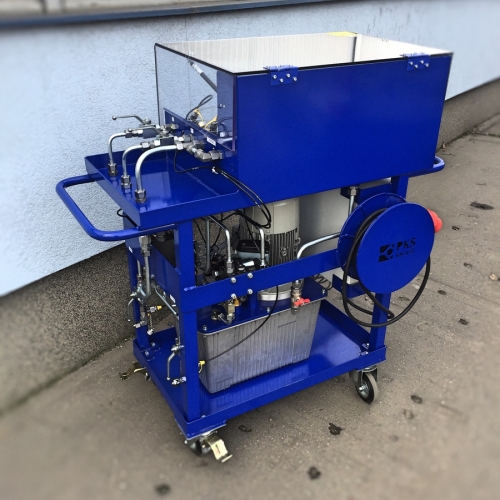

Mobilní tlakovací stand pro tlakové zkoušky pojistných bloků je kompaktní celek, který se skládá z okapové vany, která je osazena kolečky. Na okapové vaně je uchycená hliníková olejová nádrž a demontovatelný rám s pracovní plochou. Na víku nádrže se nachází elektromotor s držákem hydrogenerátoru a spojkou, nalévací hrdlo se vzduchovým filtrem, termostatem a snímačem hladiny.

Hydrogenerátor je zubový, tandemový. Na výstupu z každého čerpadla je zpětný ventil.

• Tlak z prvního hydrogenerátoru proudí do dvoupozicového bloku, který je osazen dvěma rozváděči a vestavným zaplombovaným pojistným ventilem. Jeden rozváděč slouží k tlakování hydraulického bloku umístěného na pracovní ploše a druhý k tlakování hydraulických přímočarých hydromotorů. Regulace výstupního tlaku z bloku je možná pojistným ventilem v krocích po deseti barech.
• K druhému hydrogenerátoru je připojený jednopozicový blok. Ten je osazen rozvaděčem a zaplombovaným pojistným ventilem. Rozváděč je určen k tlakování hydraulického bloku umístěného na pracovní ploše. Regulace výstupního tlaku z bloku je možná pojistným ventilem,a to v rozsahu 10-100 bar. Odpadní filtr je umístěný na víku nádrže. Odpadní filtr je vybaven indikátorem zanesení filtrační vložky.

Prostor tlakovacího standu, kde probíhají tlakové zkoušky pojistných bloků, je opatřený polykarbonátovým krytem. Hydraulický agregát je možné spustit pouze tehdy, když je polykarbonátový kryt uzavřen. Uzavřenou polohu tohoto krytu hlídá koncový spínač.
