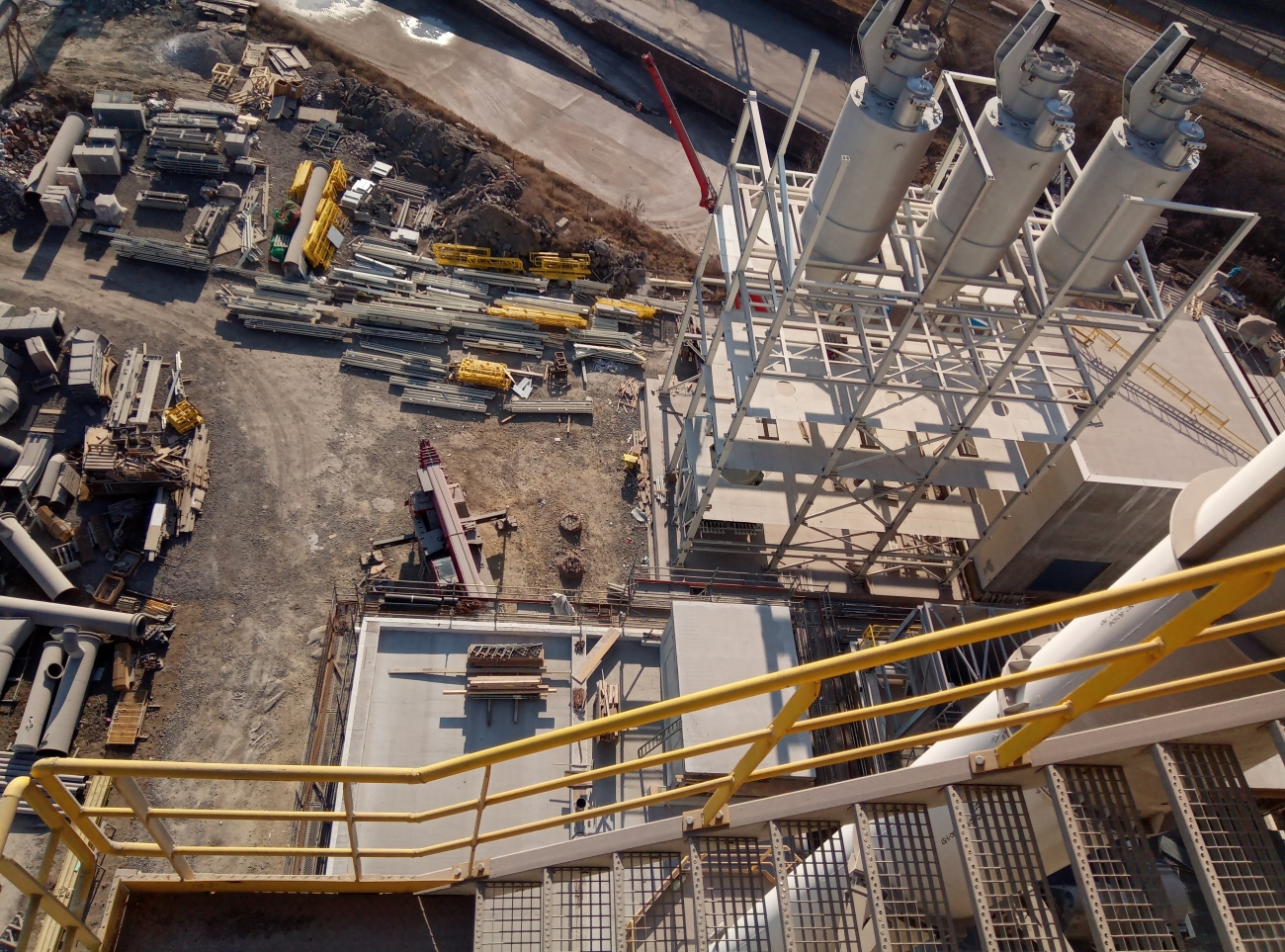

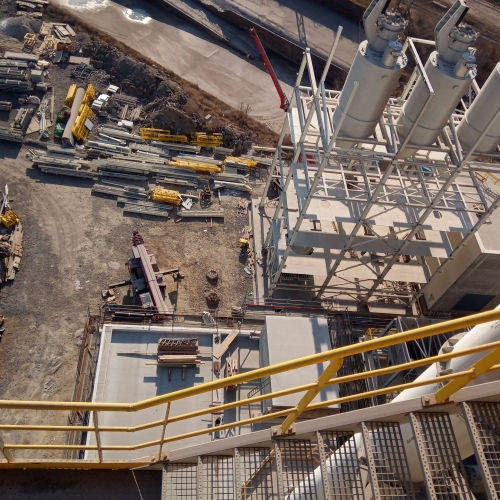

Regenerativní vápenné pece nejsou žádné “tintítko”. Jsou širokým průmyslovým komplexem, do kterého jsme vyrobili a instalovali potrubí, které slouží k tlakovému rozvádění hydraulického oleje do dalších zařízení v této masivní konstrukci.

Jak to celé vypadalo? Podívejte se níže do galerie a do technických podrobností v tomto článku.

Rozvod tlakové energie

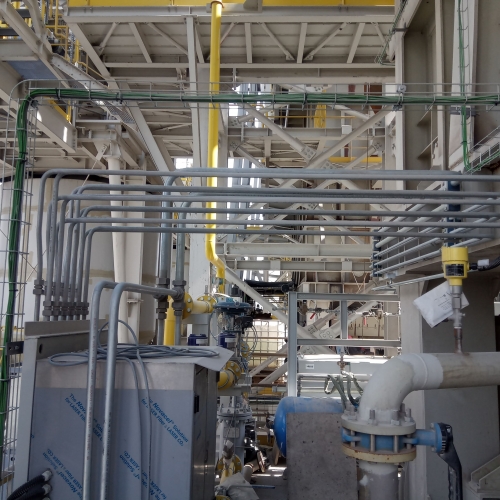

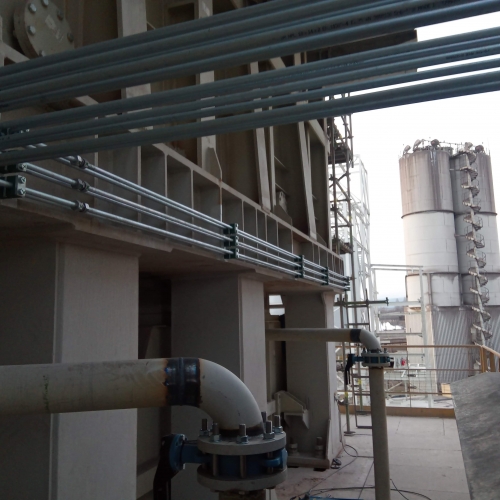

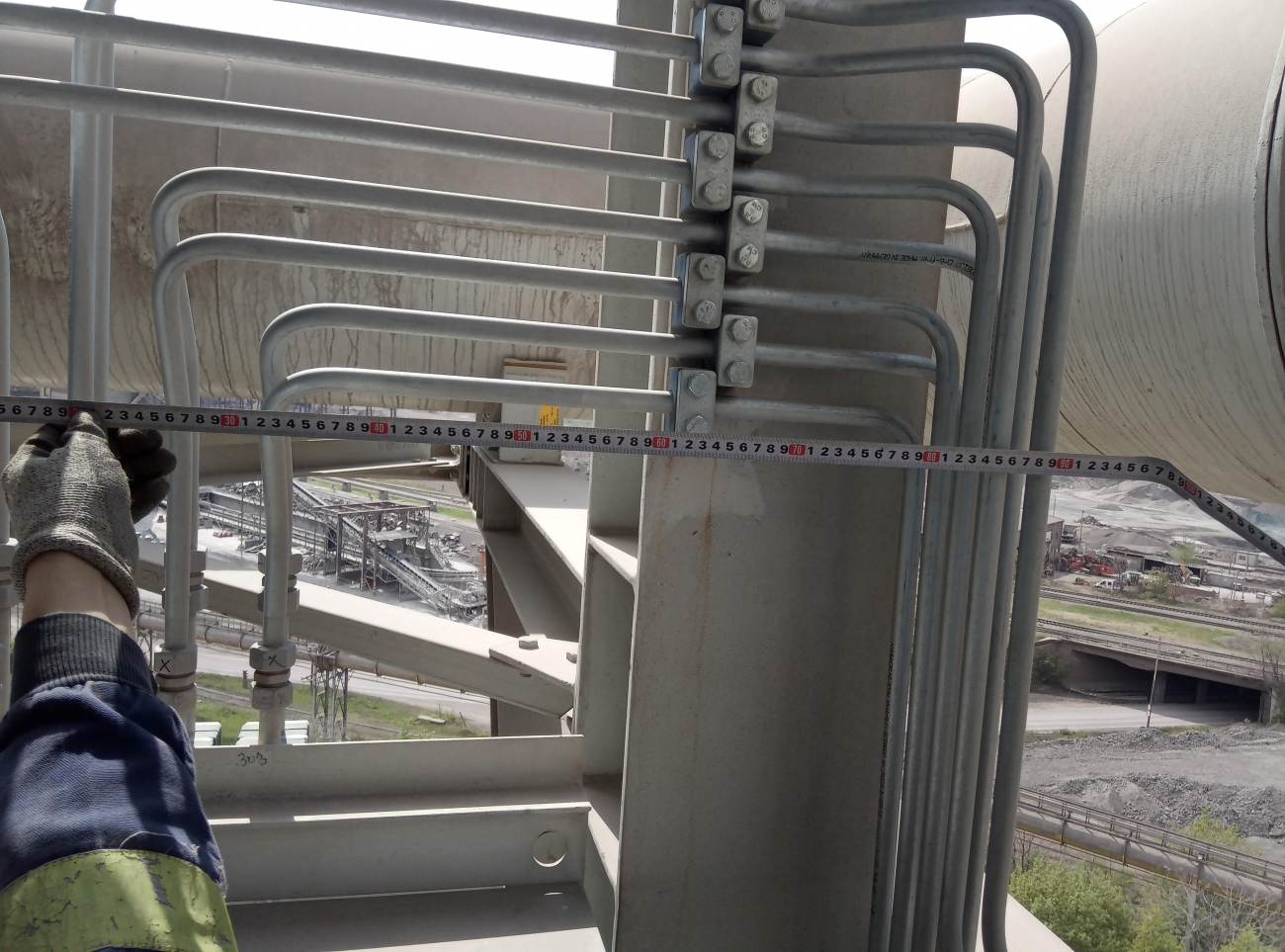

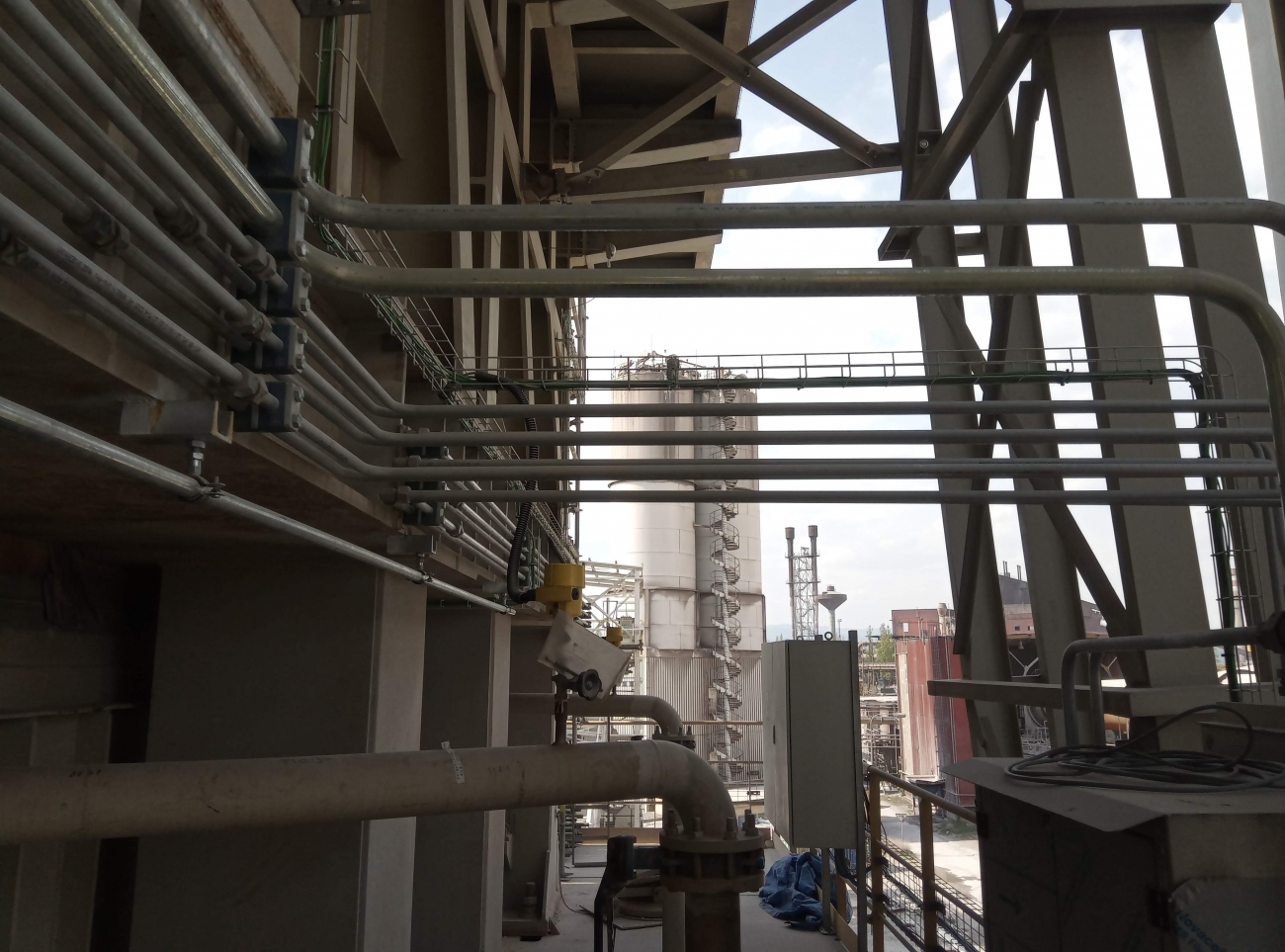

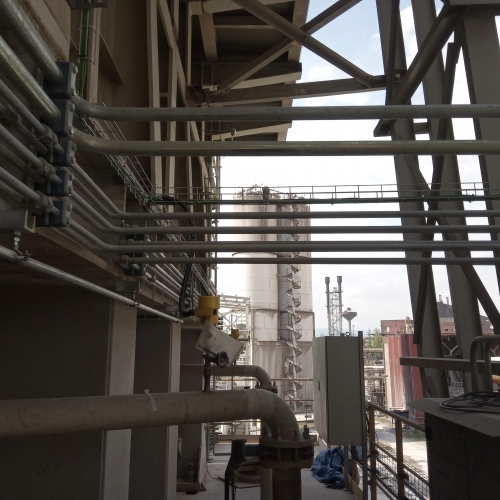

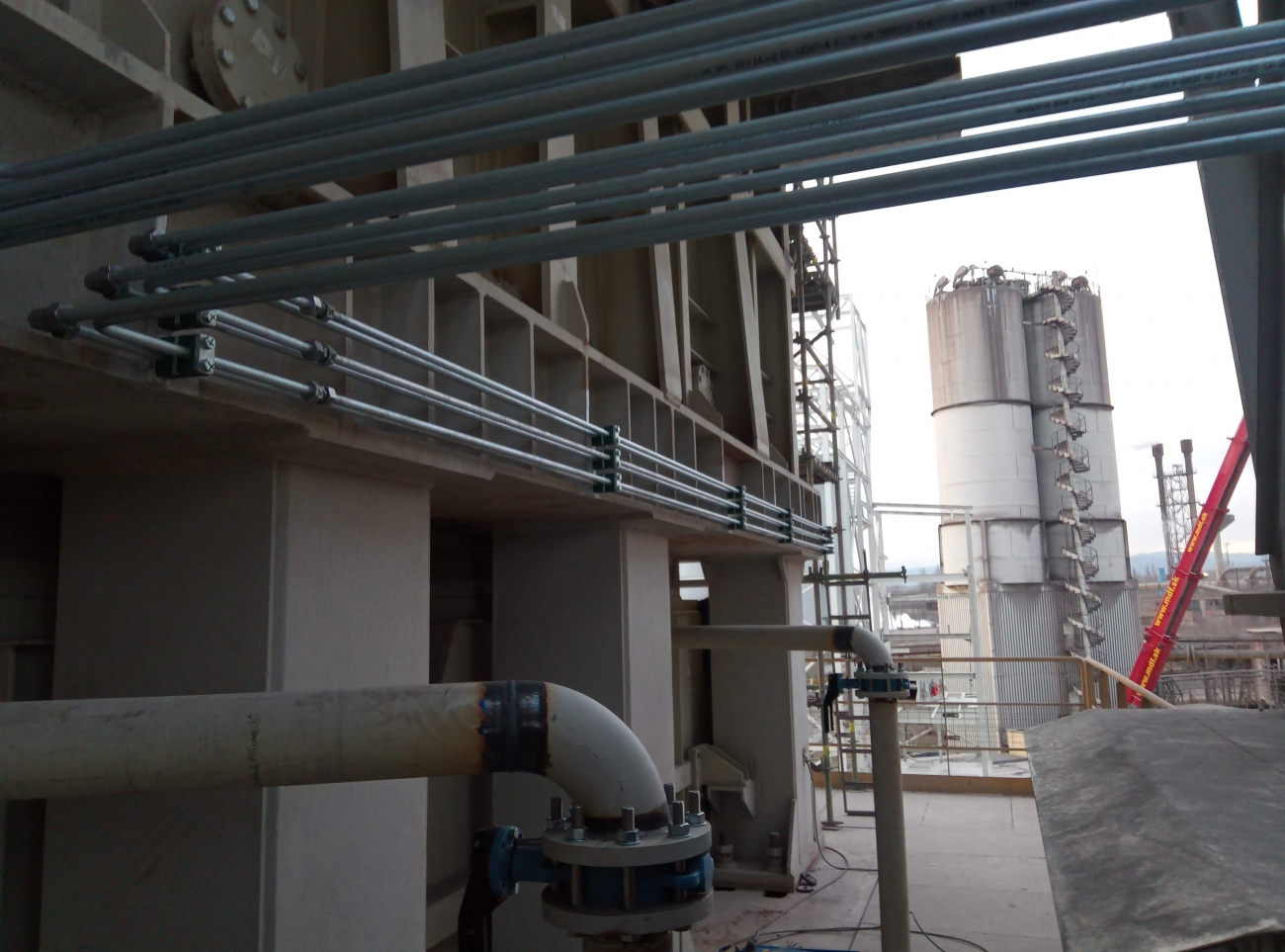

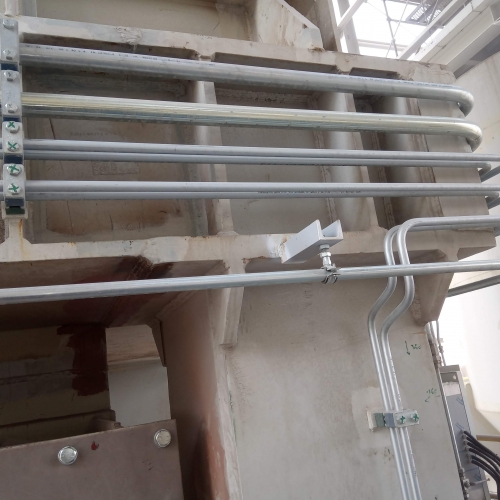

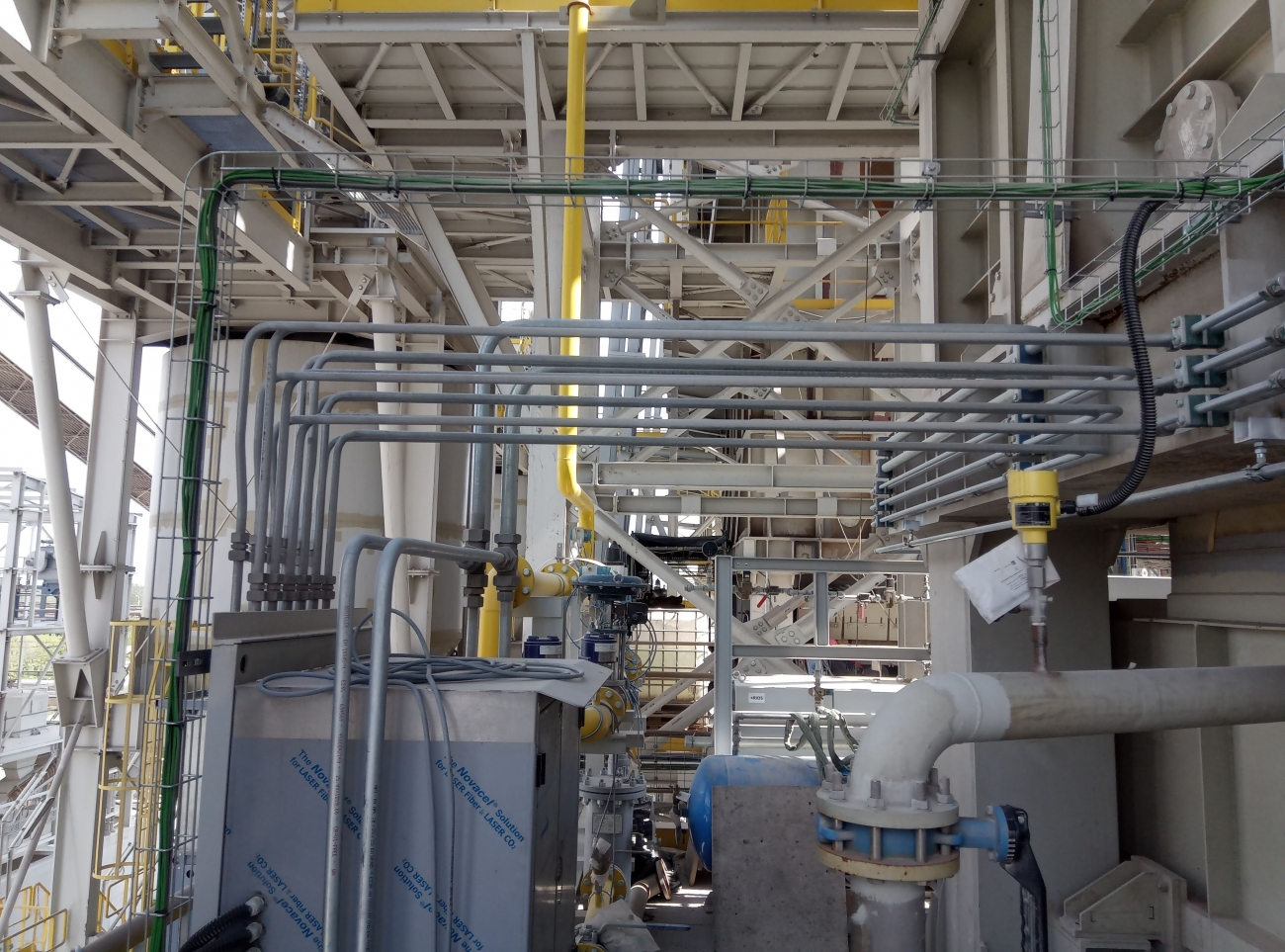

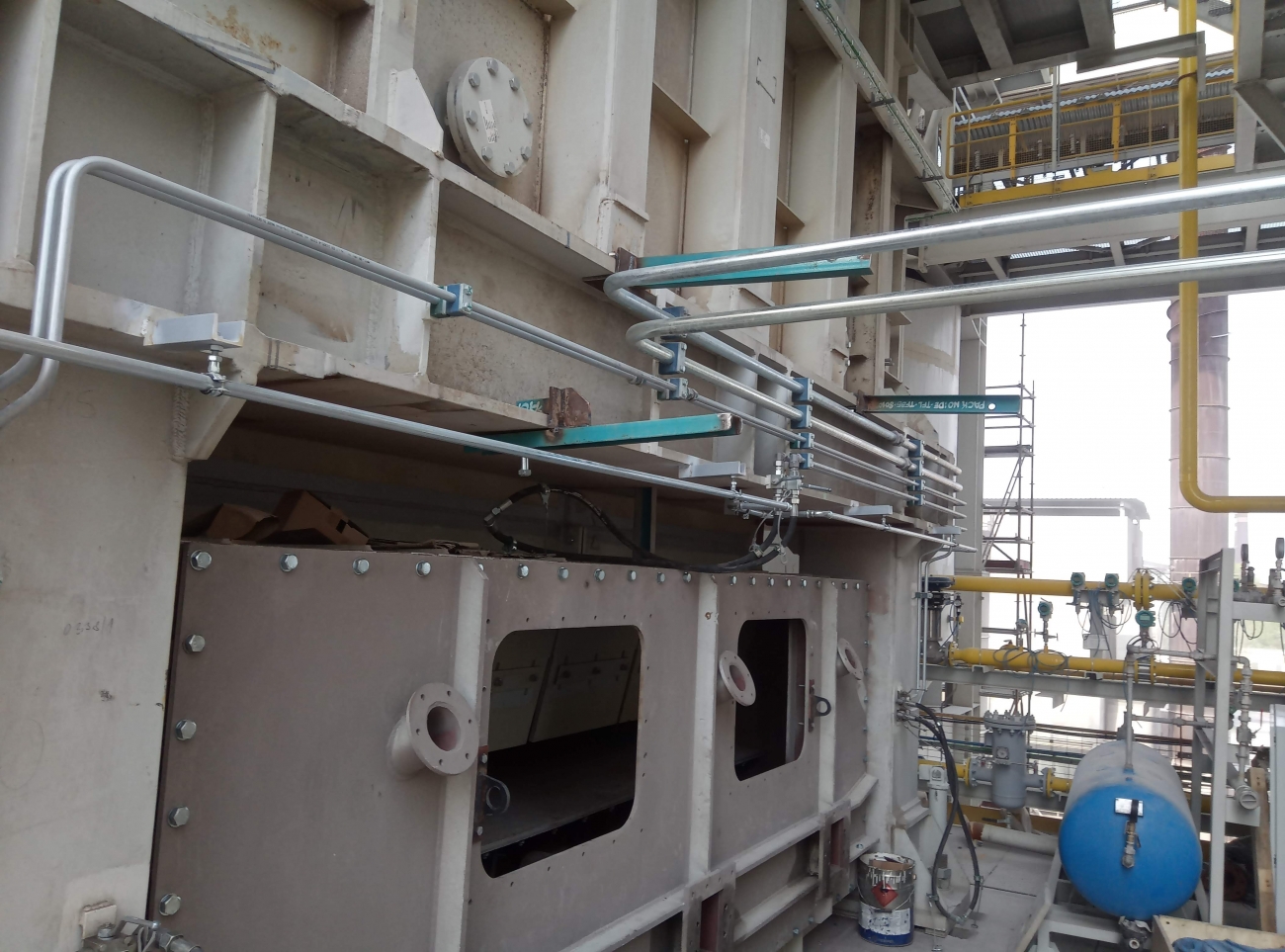

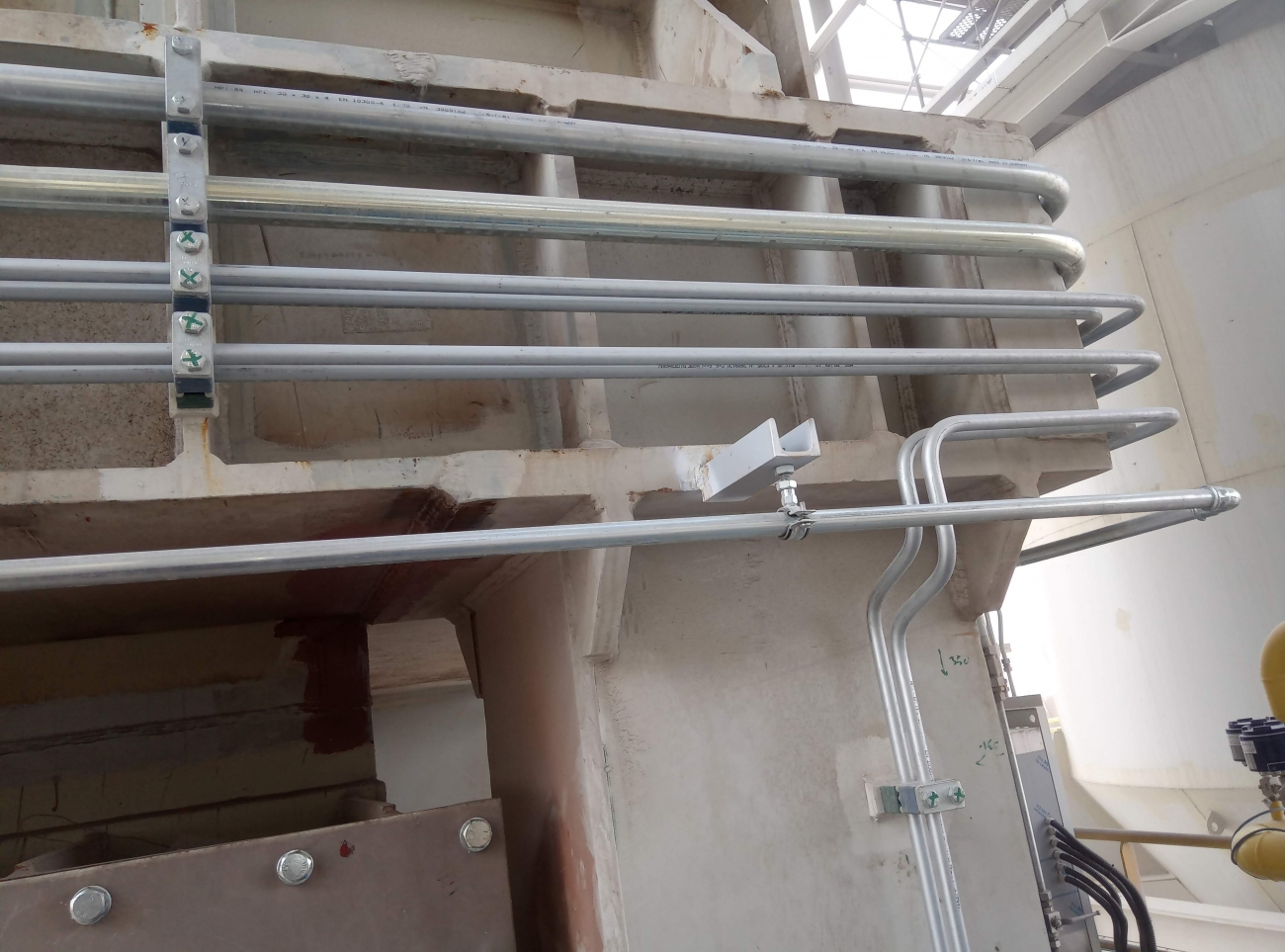

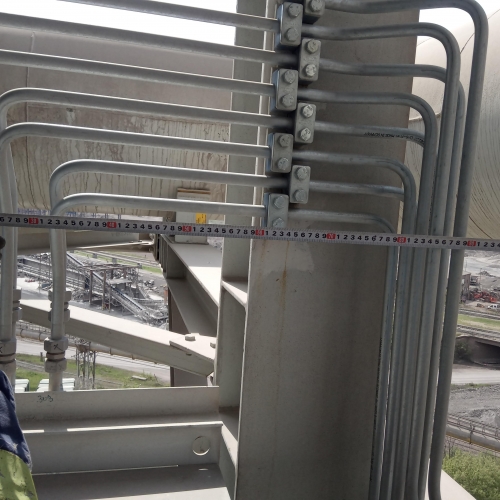

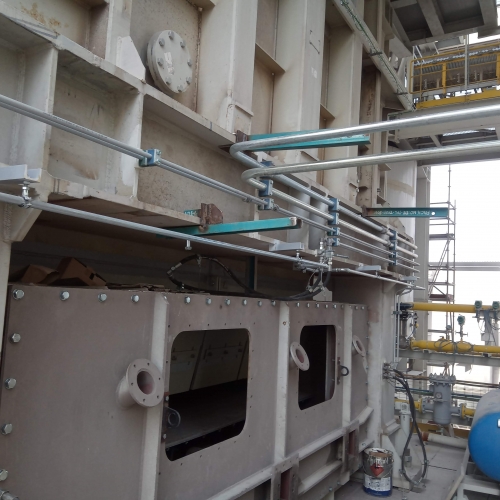

Potrubní rozvod hydrauliky slouží pro rozvod tlakové energie pro další navázané zařízení. Rozvody jsou určeny pro distribuci minerálního hydraulického olej ISO VG 46. Potrubní rozvod hydrauliky se skládá z trubek, hadic se zádržným systémem „stop flex“, šroubení a kulových ventilů. Maximální pracovní tlak větve P,A a B je 12 MPa, Zkušební tlak 18 MPa , maximální pracovní tlak větve T je do 1 MPa, Zkušební tlak 9 MPa.

Těsnost trubek

Provedené potrubí je „normálně těsné“ a splňuje ČSN EN 1127-1 dle přílohy B odstavec B.2 – těsnost potrubí byla ověřena tlakovou zkouškou. Spoje jsou navrženy tak aby při drobné netěsnosti nevznikala výbušná mlha a je vhodné pro použití v zónách se zvýšeným požárním nebezpečím.

Testování

Součástí dodávky byl proplach potrubí, tlaková zkouška, kontrola čistoty oleje při provádění proplachů před zprovoznění systémů všech pecí.

Zařízení splňuje požadavky relevantních částí norem EN 13480, ČSN EN ISO 19879, ČSN EN 10305-4
