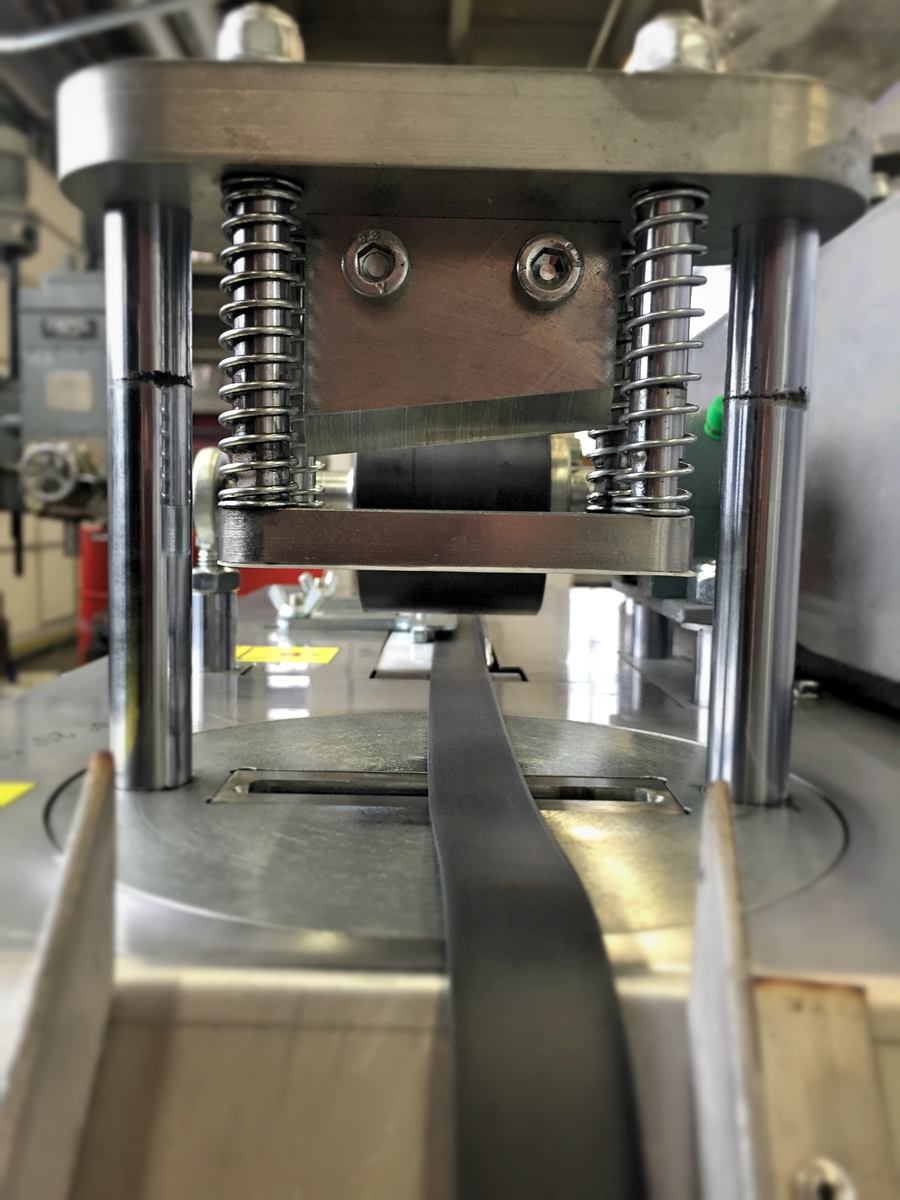

Jedná se o jednoúčelový stroj pro řezání gumových a textilních pásků z rolí s těmito funkcemi:
- elektronické nastavování řezané délky a počty kusů pásků,
- nastavování potřebných parametrů pomocí ovládacího panelu Siemens LOGO,
- automatické odmotávání materiálu z role na odvíječi,
- maximální průměr rolí až 400 mm,
- šíře pásků 10 – 30 mm (gumové i textilní),
- průměr vnitřního otvoru role 50 – 100 mm,
- úhel řezu nastavitelný mechanicky od 0 - 45°,
- tolerance řezné délky +/- 4 mm,
- pracovní takt cca 1ks/5sec při délce 1000mm (cca 5000ks/8h směna) >> odvíjí se od jednotlivých řezaných délek pásků,
- rovný střih (řez) bez otřepů,
- napájení zařízení 230V/50Hz,
- k provozu zařízení je zapotření zdroj stlačeného vzduchu (6-10bar),
- součástí zařízení je manuál, CE, jednotka na úpravu stlačeného vzduchu a náhradní řezný nástroj.
Technické parametry
Pracovní medium stlačený vzduch 6-10bar
Rozsah provozní teploty media (10 ÷ 30)°C
Teplota okolí max. 40°C, min 5°C
Hybridní servomotor M1
- typ 573S20-EC-1000
- kroutící moment 2 Nm
- otáčky 60-1800 min-1
- napětí 48V
Odvíjecí elektromotor M2
- typ 9IDG-40G
- výkon 40 W
- napětí 230 V, 50Hz
- převodový poměr 12,5
Hlučnost < 70 dB (A)
Senzor pásku SP1 hodně odvinutého pásku
SP2 málo odvíjeného pásku
SP3 indikace ustřiženého pásku
SP4 indikace pásku na stole
Celkový příkon 250W
Napajení 230V, 50Hz
