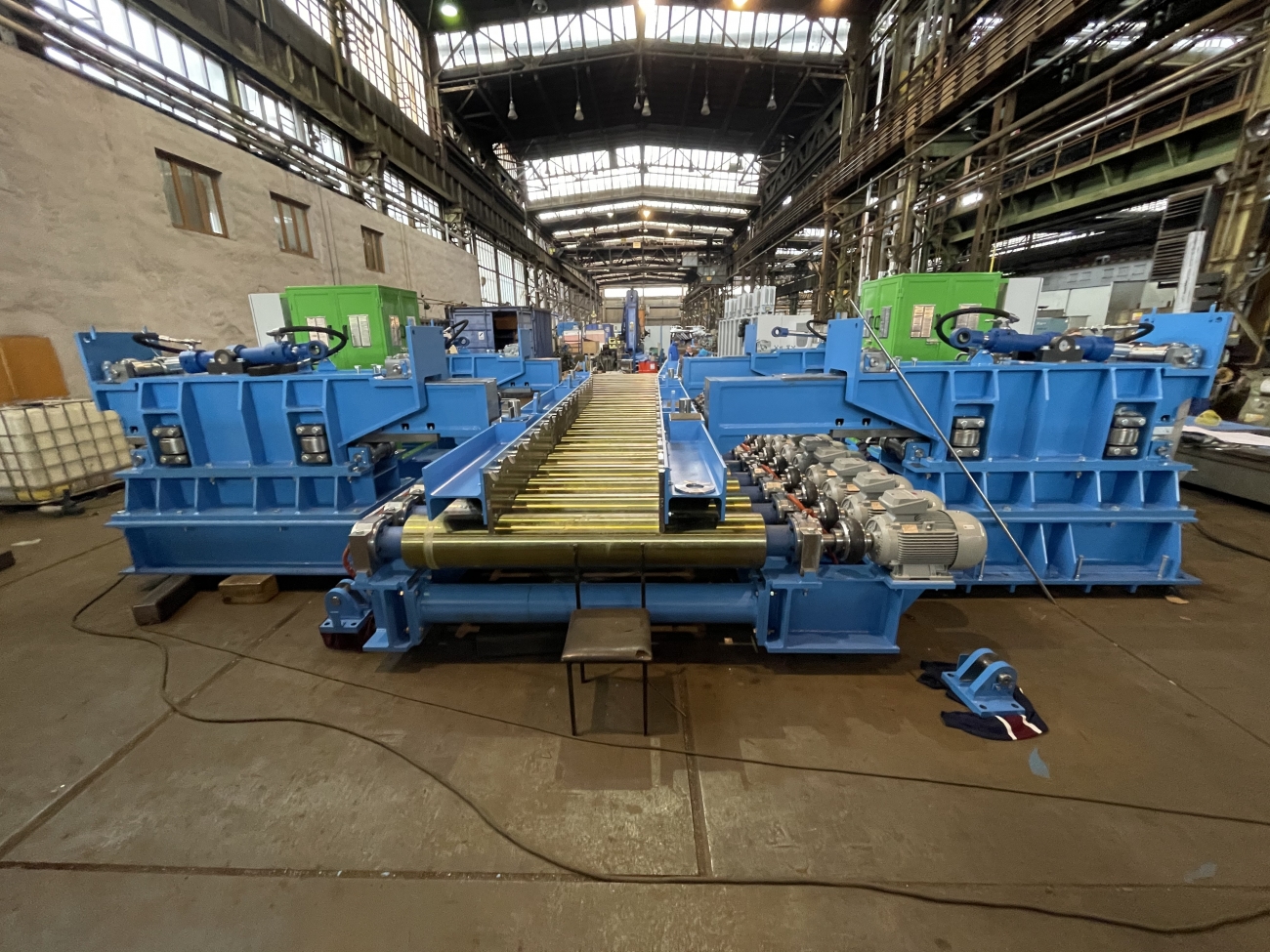

Tentokrát jsme se vrhli na hydrauliku a mazání na válečkovém dopravníku.

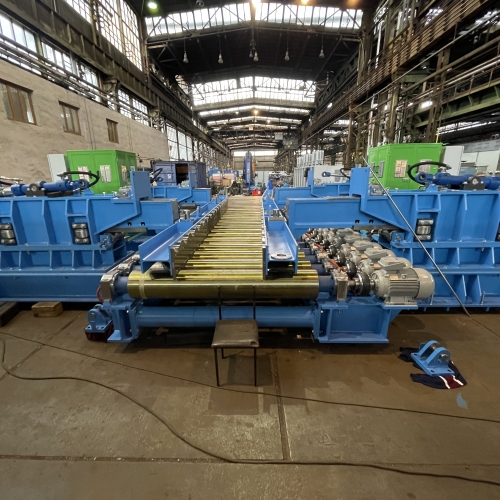

Jednalo se o výrobu, montáž a zprovoznění hydrauliky a mazání pro dopravník s pravítky, které rovnají ocelový pás před navinutím do svitku. Jak to celé vypadalo?
HYDRAULICKÁ ČÁST

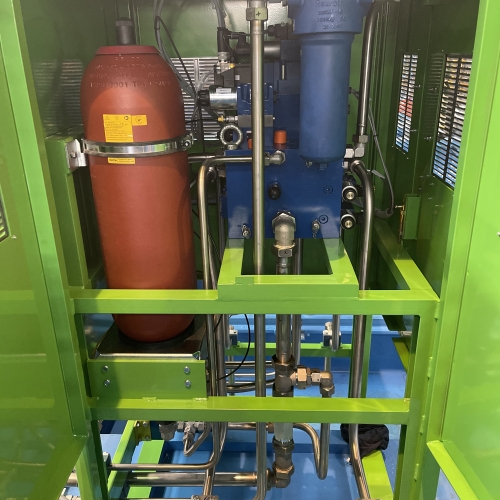

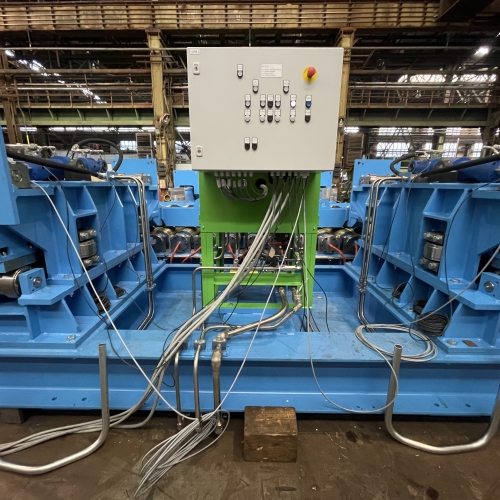

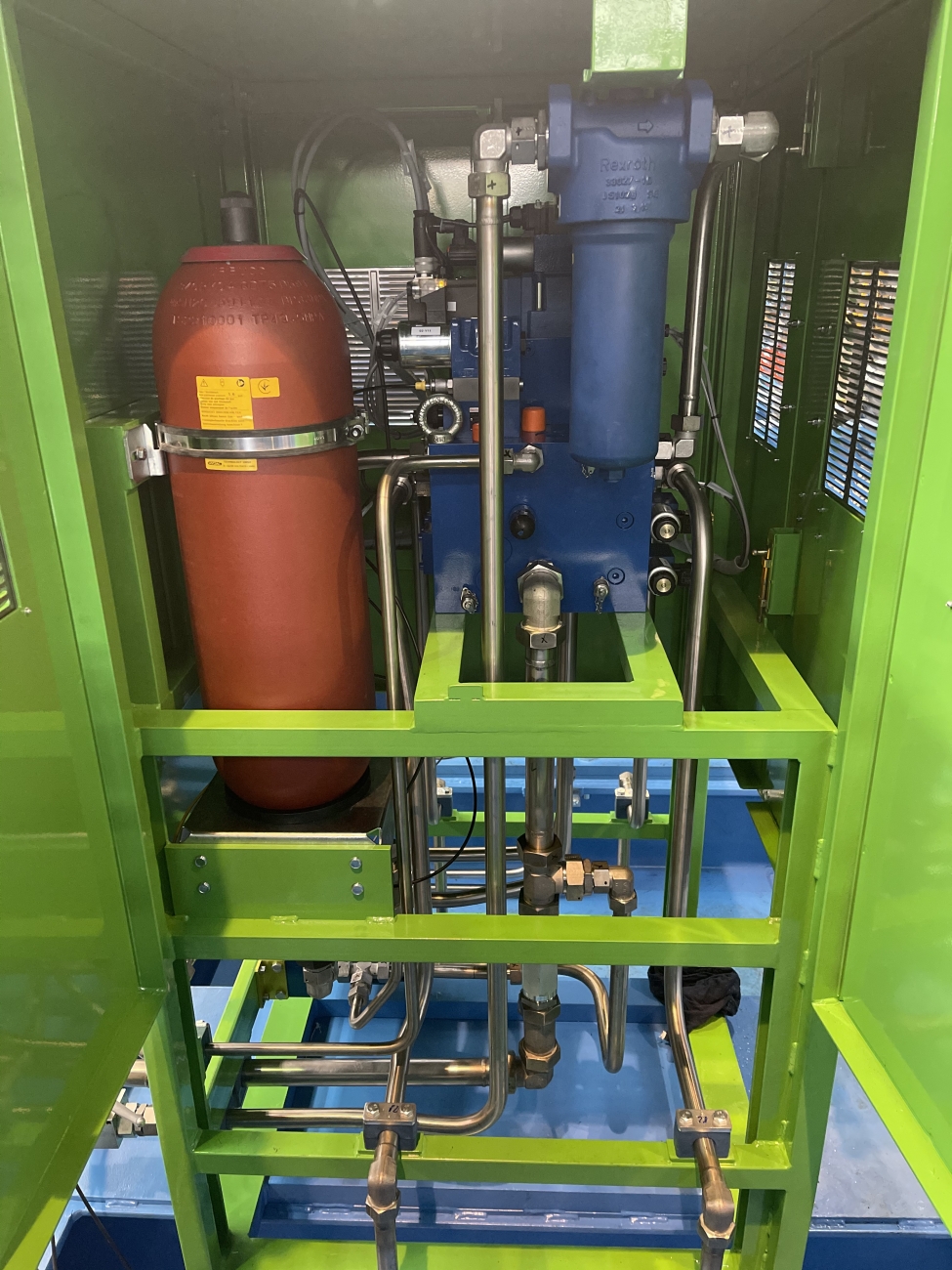

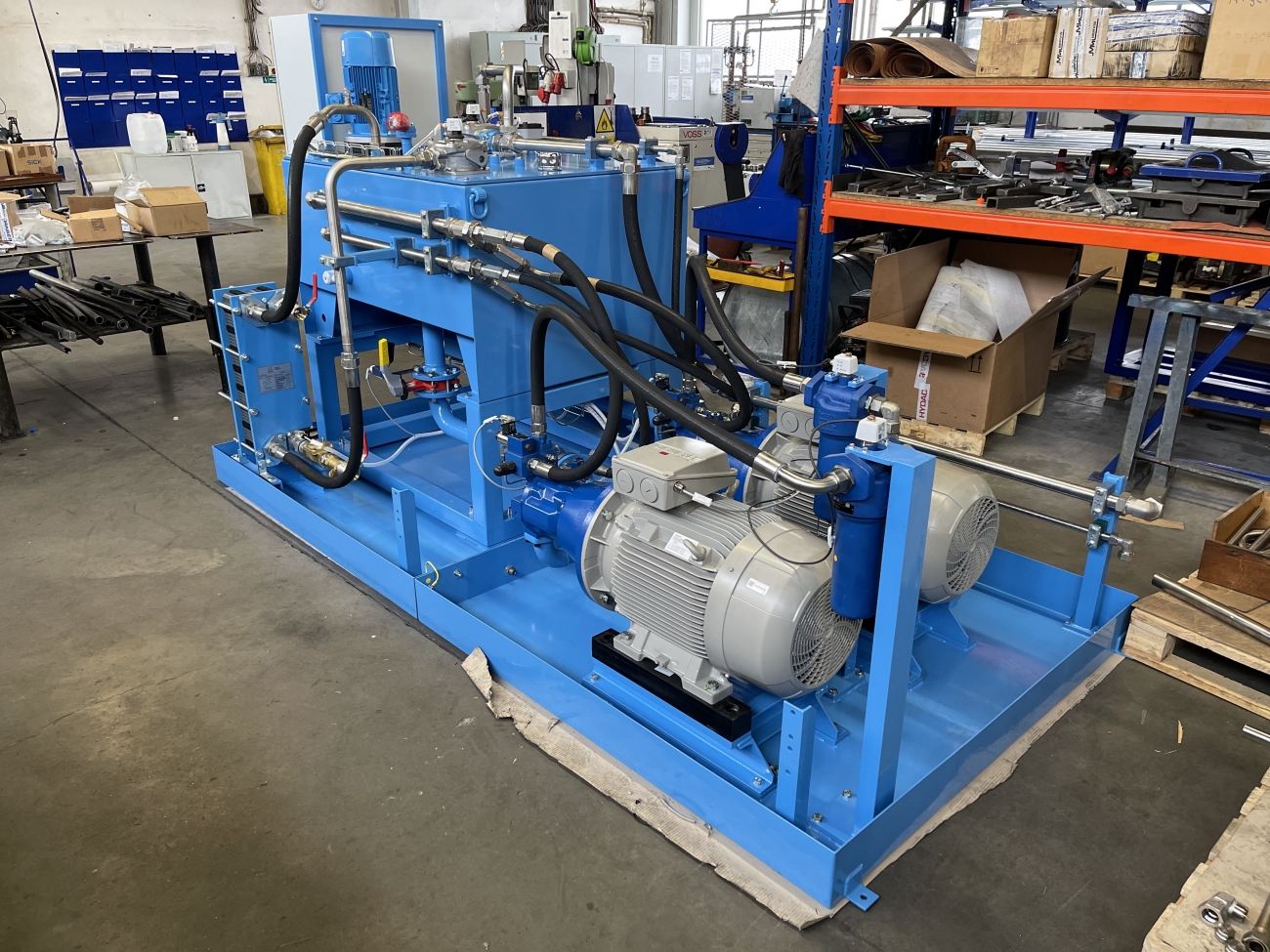

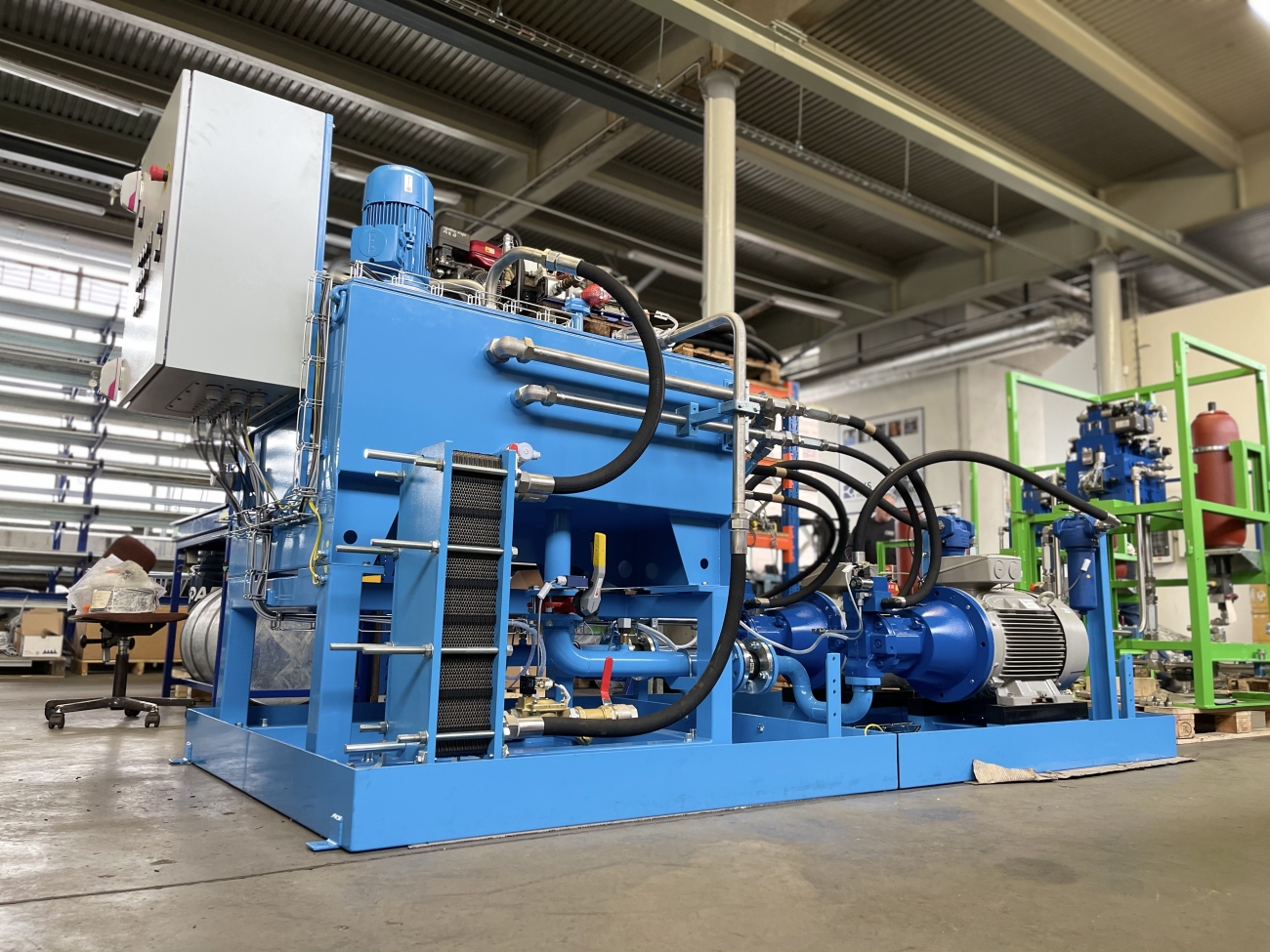

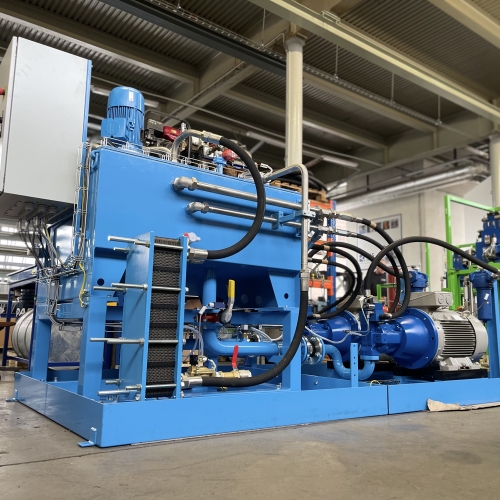

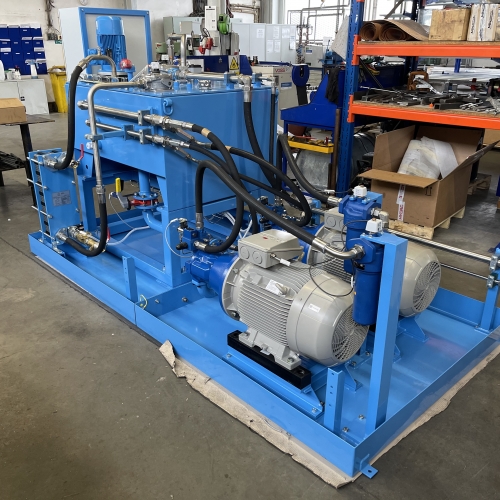

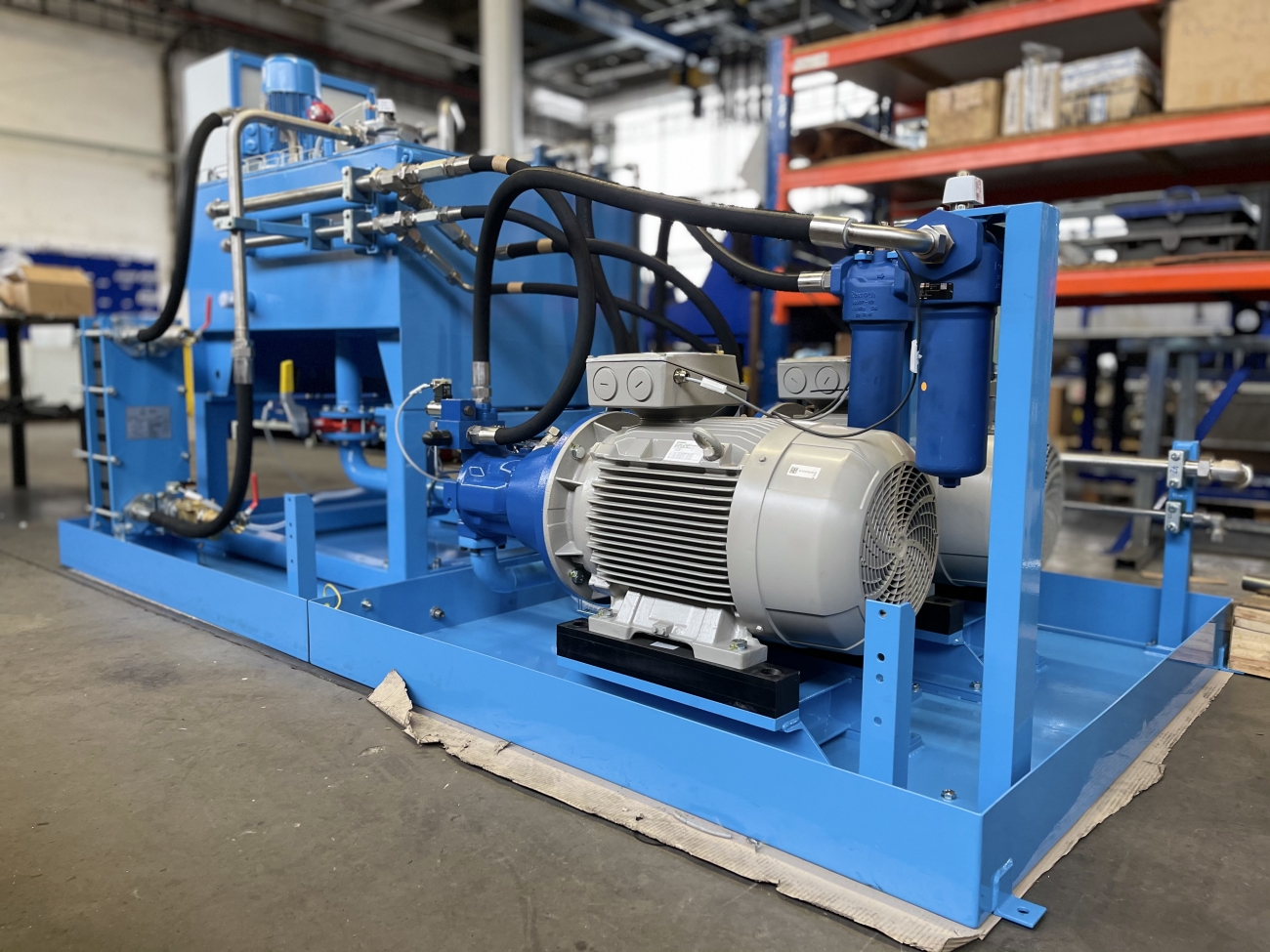

Práce pro provedení montáže hydraulických rozvodů vč. připojení autonomní hydraulické stanice 16 MPa.
Materiál na potrubní rozvod hydrauliky nerez trubky materiál 1.4301:
|

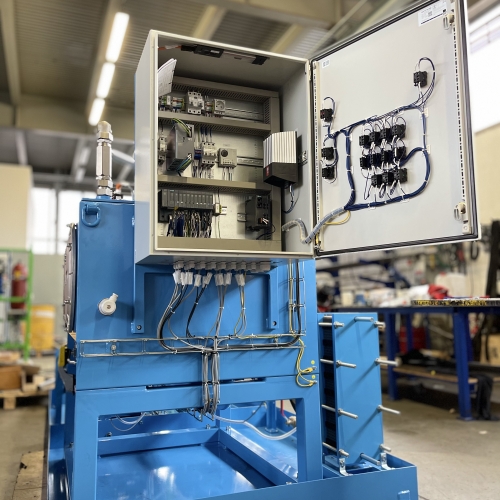

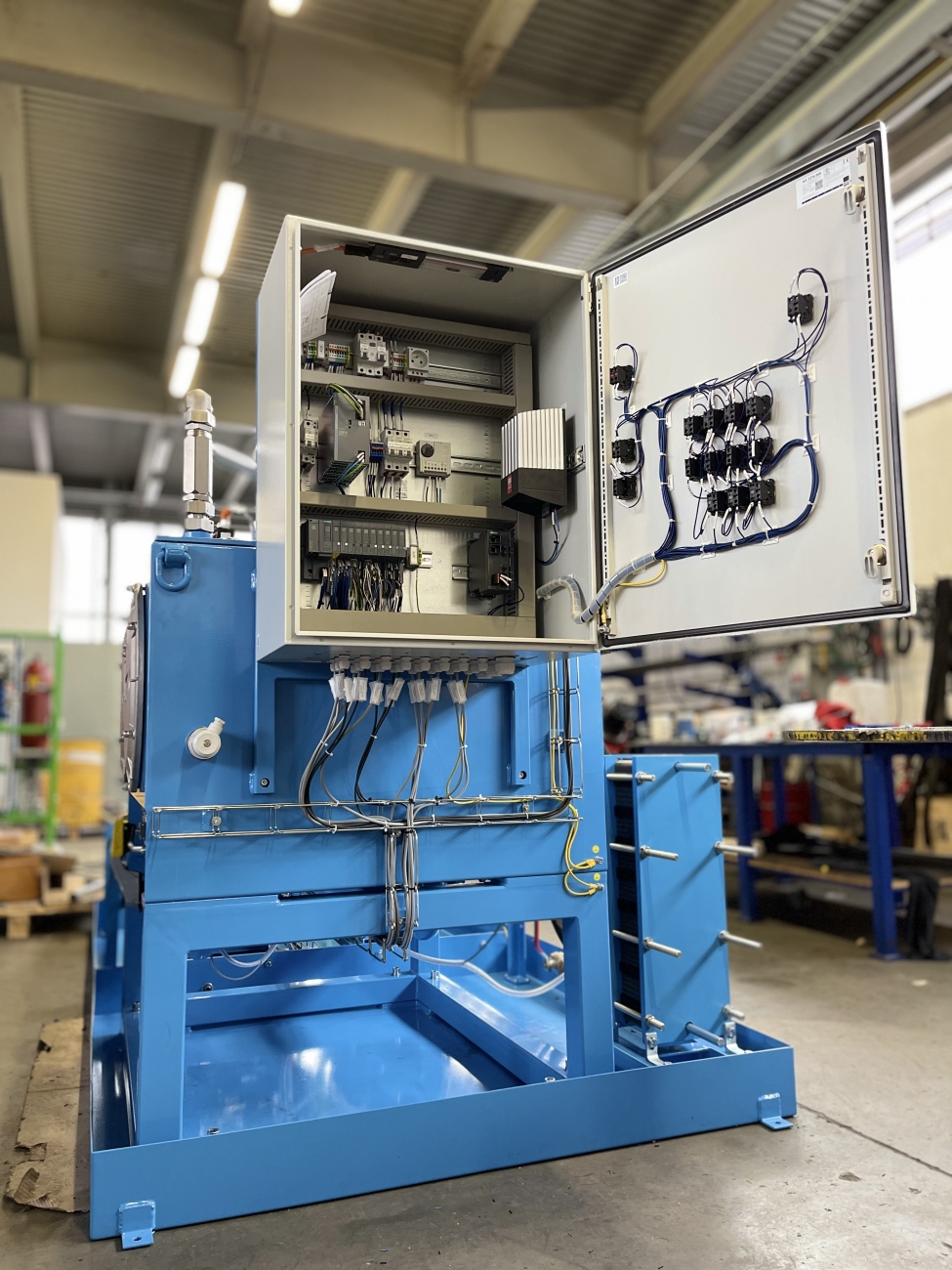

Nádrž |
Objem 620 dm3 |
|
Pracovní kapalina |
Hydraulický olej HLP ISO VG 46 |
|
|
(teplota okolí -20°C až +50°C, |
|
|
v hydraulické stanici bude 0°C až +40°C) |
|
Umístění |
místnost hydrauliky, strojovna |
|
Stupeň filtrace oleje |
sací filtr HG 60 µm |
|
|
odpadní filtry 10 µm (oběhový, systémový) |
|
|
tlakový filtr 10 µm, |
|

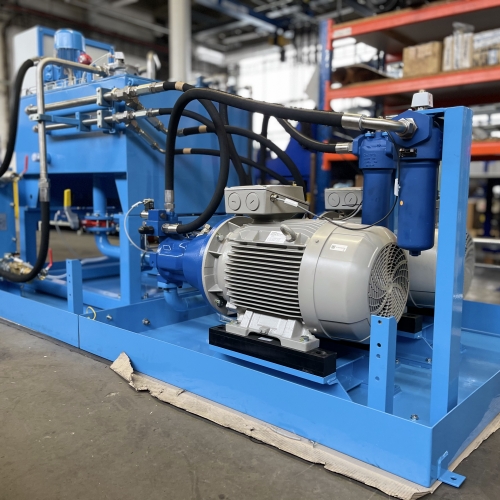

Elektromotor M1, M2 |
výkon P = 30 kW ( 100% záloha ) |
|
|
otáčky n = 1470 ot/min |
|
|
napětí: 400/690 V |
|
|
frekvence: 50 Hz |
|
Axiální pístový HG1, HG2 |
dodávané množství cca 100 dm3/min |
|
|
pracovní tlak: až 160 bar |
|
Zubový oběhový HG3 |
dodávané množství cca 130 dm3/min |
|
|
pracovní tlak: až 6 bar |
|
Pojistný ventil PV1 |
nastavený tlak p = 160 bar |
|
Pojistný ventil PV2 |
nastavený tlak p = 170 bar |
|
Topné těleso EB1, EB2 |
1,25 kW, 250 V / 50 Hz |
|
Elektromotor M3 |
příkon P = 3 kW |
|
|
otáčky n = 1450 ot/min |
|
|
napětí: 230/400 V / 50 Hz |
|
Chlazení |
Vodní |
|
Ovládací napětí: |
24 VDC |
|
Řídící signál: |
4 – 20 mA |
|
Snímání tlaku: |
0-250 bar, 4 - 20 mA |
|
Odměřování ve válcích: |
ISS |
ČÁST MAZÁNÍ
Provedení montáže rozvodů mazání s předávacím místem pro napojení na stávající systém mazání. Dvoupotrubní děliče s možností regulovat dodávané množství, max. 5,0 cm³ / zdvih / vývod.
Dávkovače se 4 vývody, pro 56 mazaných míst pomocí 14 dávkovačů.
Materiál pro potrubní rozvod mazání:

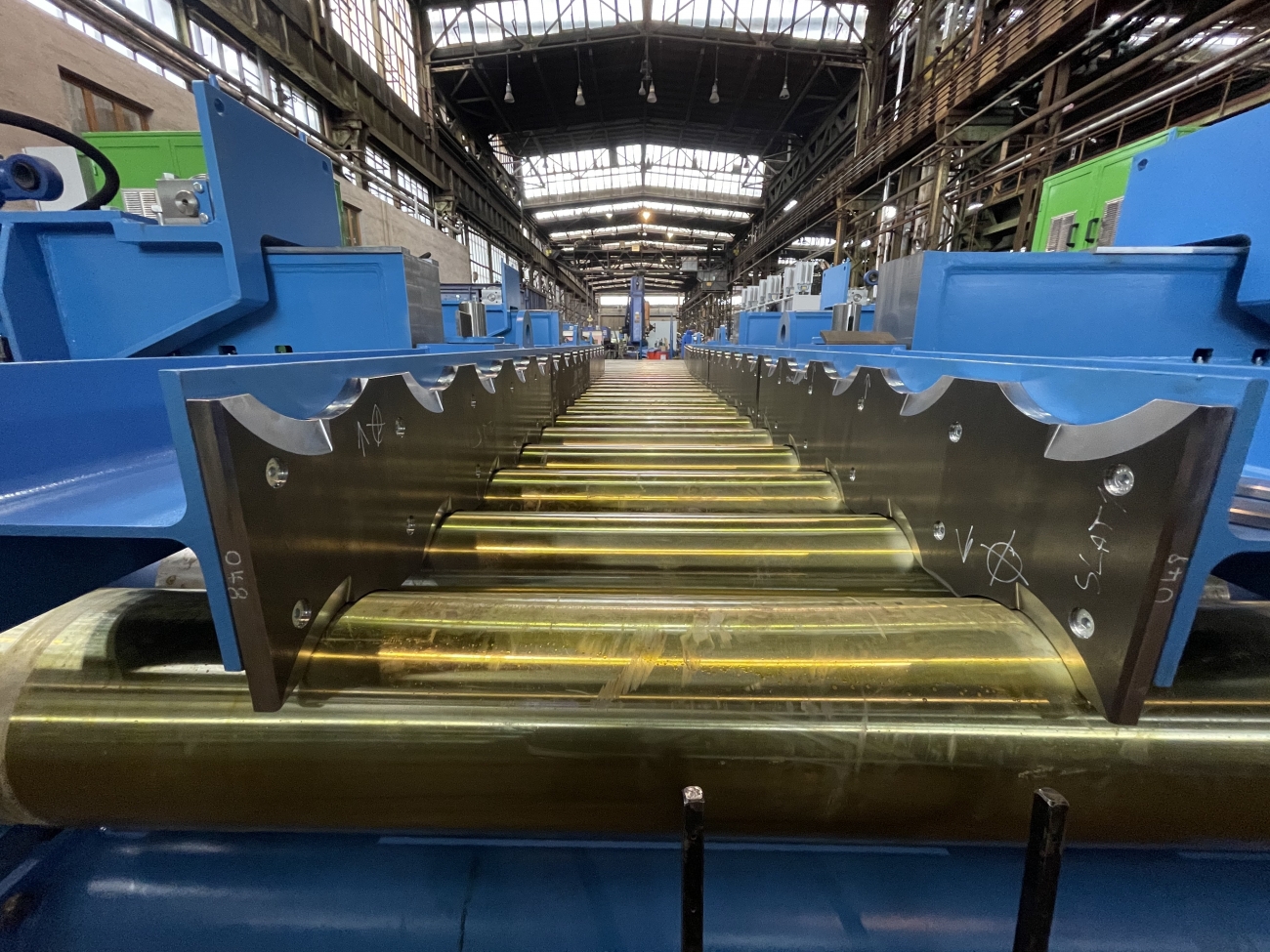

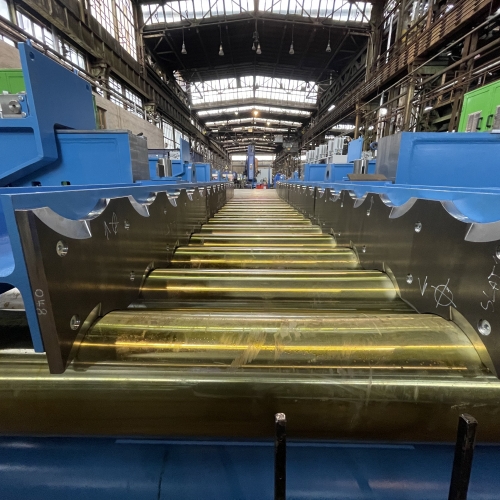

Technická specifikace válečkového dopravníku s hydraulickými pravítky
Parametry ovládaných pravítek:
