Hydraulický agregát pro pohon kalící linky
Číslo zakázky:z2024/0978
Datum:10/2024
Klient:Český výrobce tlakových lahví
Zpět na přehled

Hydraulický agregát pro pohon kalící linky

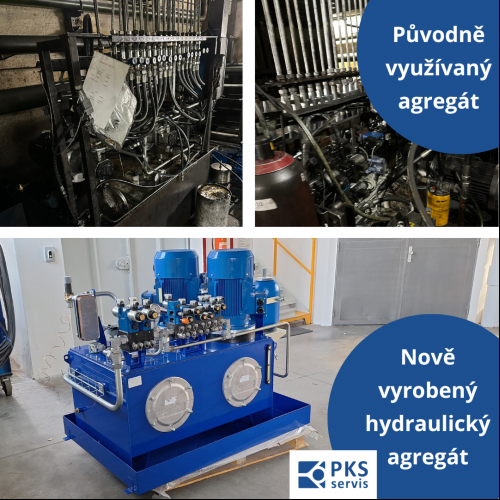

Jak si můžete povšimnout níže v galerii, původní agregát využívaný zákazníkem už dosloužil, a na nás bylo vyvinutí zbrusu nového hydraulického agregátu. Ten jsme pro klienta navrhli tak, aby byl spolehlivým a efektivním zdrojem hydraulického tlaku pro pohon kalící linky.

Pohon na míru

Hydraulický agregát kalící linky je vyrobený pro použití s minerálním hydraulickým olejem ISO VG 46 a poskytuje potřebný tlak a průtok pro správný provoz všech hydraulických komponent na lince. Je vybavený bezpečnostními a řídicími prvky, díky kterým šlape jako hodinky.

Náš hydraulický agregát se pyšní dvěma pohonnými jednotkami, přičemž jedna slouží jako záložní. Každá pohonná jednotka zahrnuje elektromotor s výkonem 11 kW a zubové čerpadlo s šikmým ozubením, které umožňuje tichý chod s dodávkou 48 l/min. Na výstupu z pohonných jednotek je umístěn DA ventil, který odlehčuje čerpadlo při dosažení nastaveného tlaku.

Zařízení je vybaveno vakovým akumulátorem s objemem 10 l, který obsahuje pojistný blok pro bezpečnostní ochranu. Na agregátu jsou umístěné dva hydraulické bloky (DN6 a DN10), které nesou 205VDC hydraulické ventily určené k ovládání jednotlivých funkcí kalicí linky. Na těchto blocích se nacházejí také tlakové spínače pro monitorování dosaženého tlaku na potřebných funkcích.

Součástí hydraulického agregátu kalící linky je deskový výměník tepla a AVTA ventil, který automaticky řídí průtok chladící vody v závislosti na teplotě oleje v nádrži. Odpadní filtr s filtrační schopností 10 mikronů a elektrickou indikací zanesení filtrační vložky zajišťuje čistotu oleje a usnadňuje údržbu. K agregátu patří také hladinoměr s integrovaným nastavitelným termostatem, který umožňuje přesné sledování hladiny a teploty oleje.

Hlavní nádrž je vyrobená z oceli a opatřena komaxitem s objemem 450 l. Nádrž je vybavena dvěma servisními víky, které umožňují snadný přístup pro čištění. Dále je agregát vybaven okapovou vanou.

Parametry hydraulického agregátu:

  • Objem nádrže: 450 dm3
  • Pracovní kapalina: Hydraulický minerální olej OH-HM VG46
  • Pracovní tlak: 130 bar
  • Teplota okolí: +0 ÷ +40 °C
  • Elektromotor EM1: 11 kW, 1475 min-1, 400 V; 50 Hz
  • Elektromotor EM2: 11 kW, 1475 min-1, 400 V; 50 Hz
