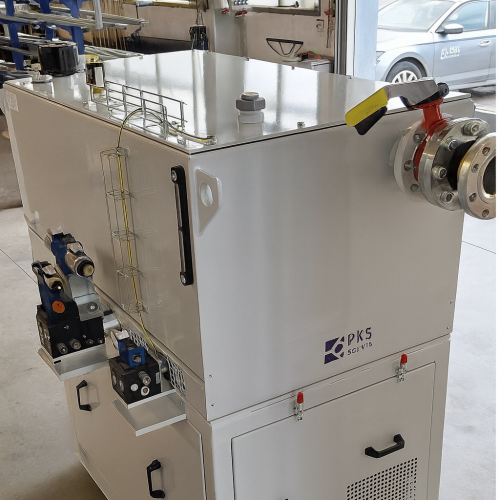

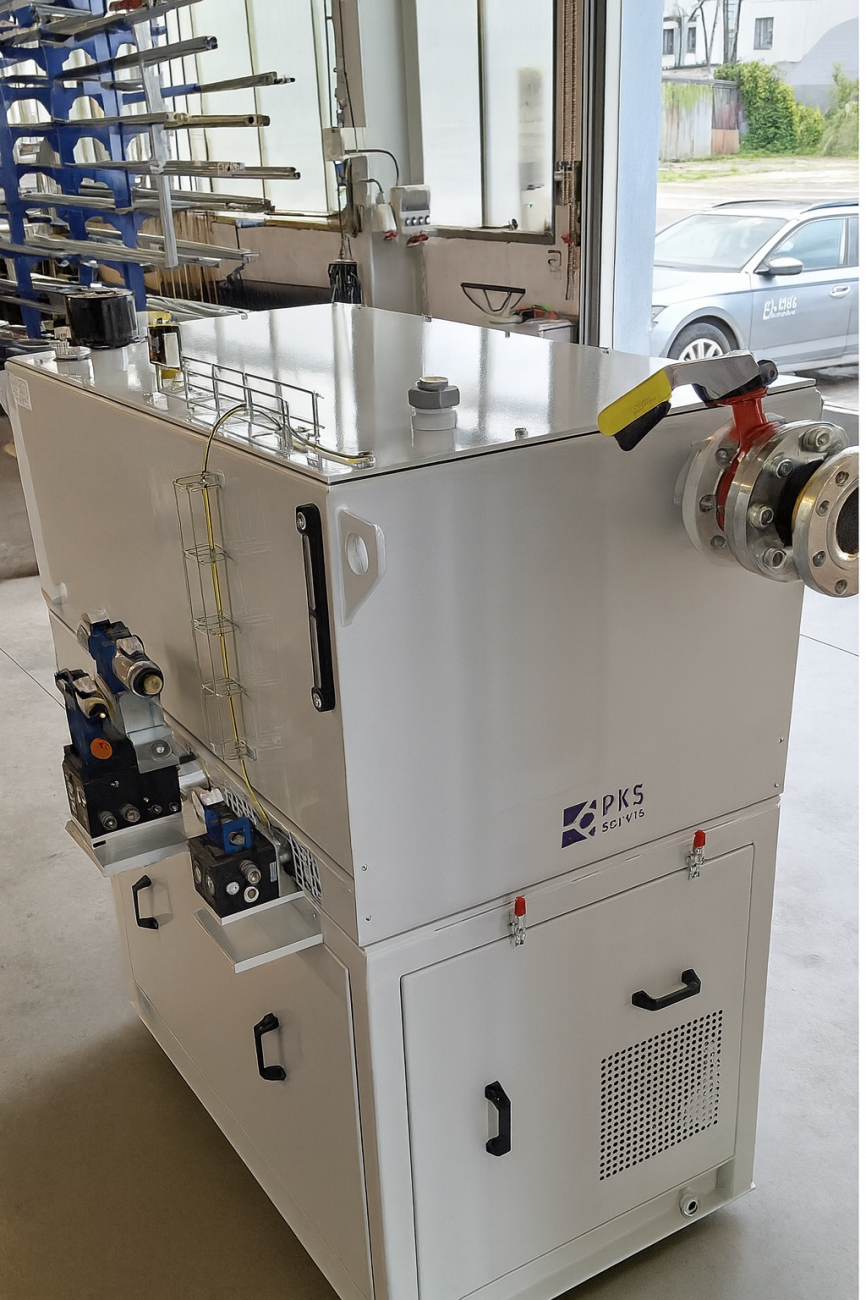

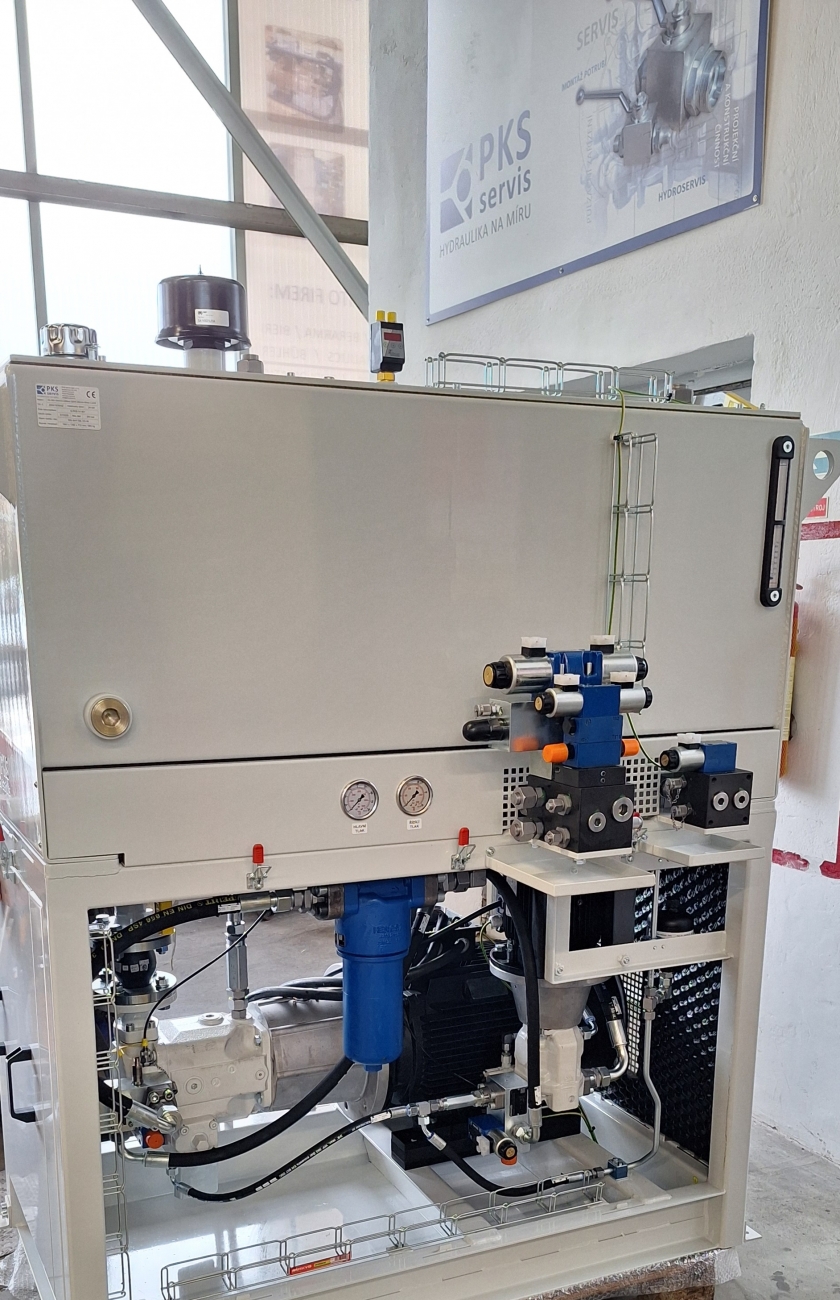

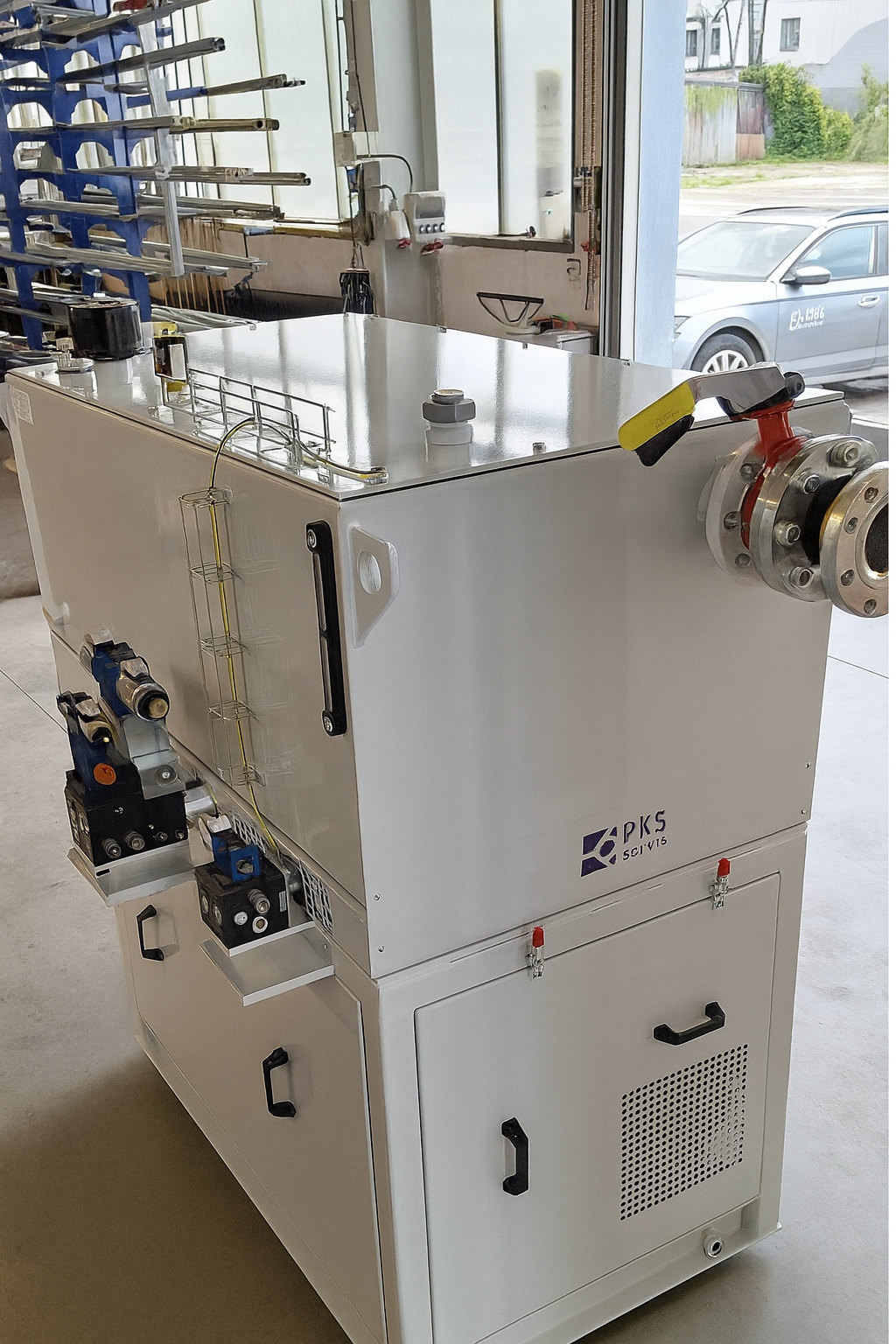

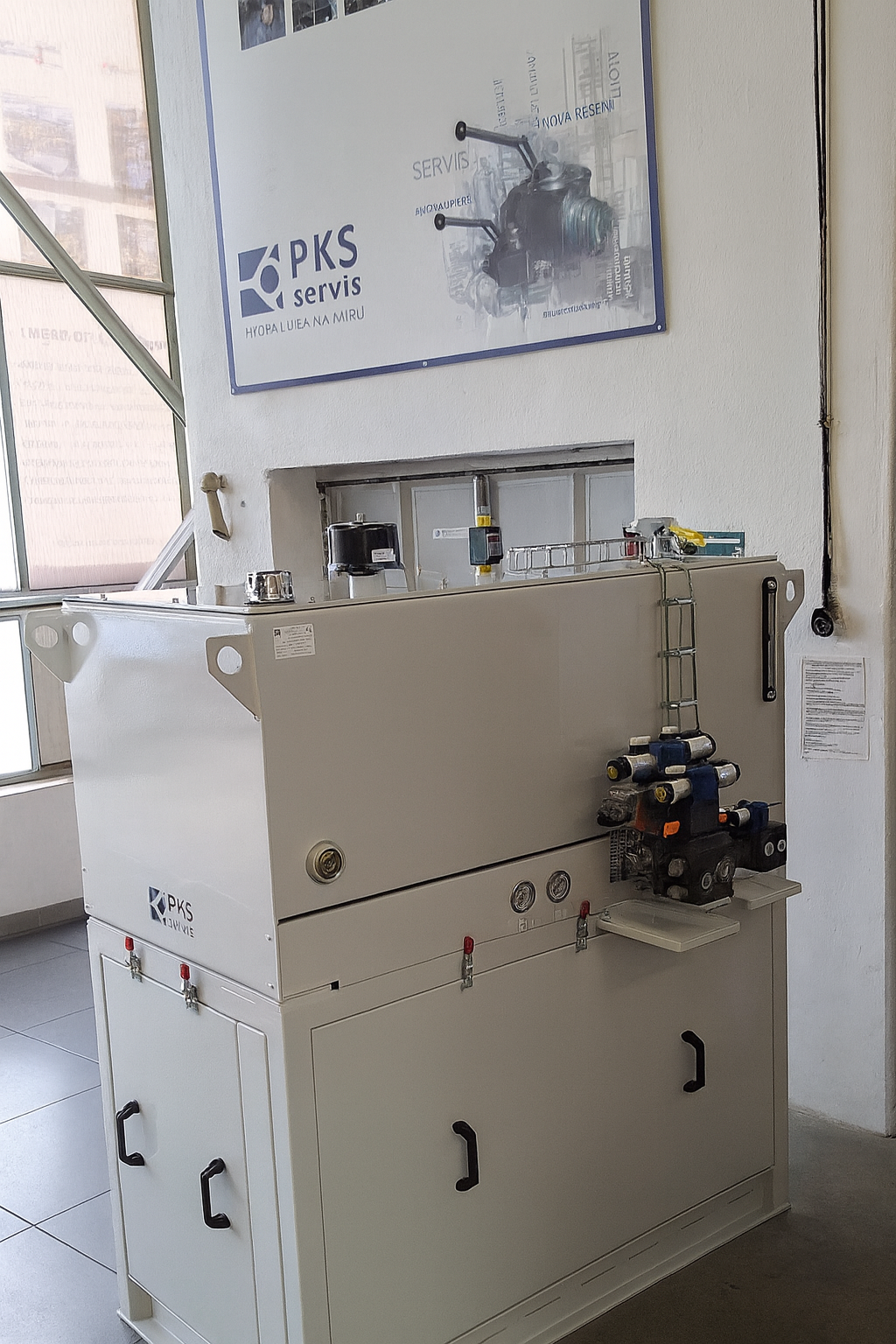

Tento hydraulický agregát slouží k ovládání lisu nákolků a je navržený pro použití s minerálním hydraulickým olejem ISO VG 46.
Je navržený a vyrobený tak, aby byl kompaktní. Všechny jeho klíčové konstrukční a funkční prvky jsou integrované do jednoho celku. Díky tomu je agregát krásně přehledný a snadno dostupný i pro pravidelnou údržbu a servis jednotlivých komponent.
Základem agregátu je robustní ocelová hydraulická nádrž o celkovém objemu 500 litrů. Ta je pevně uchycena na ocelovém rámu, který zároveň slouží jako nosná konstrukce pro umístění pohonných jednotek a ostatních hydraulických prvků.
Na horní části nádrže je vzduchový filtr s nalévacím hrdlem pro plnění oleje, hladinoměr s integrovaným termostatem umožňující kontrolu hladiny a teploty oleje, a několik servisních vík pro snadný přístup při údržbě a čištění nádrže.

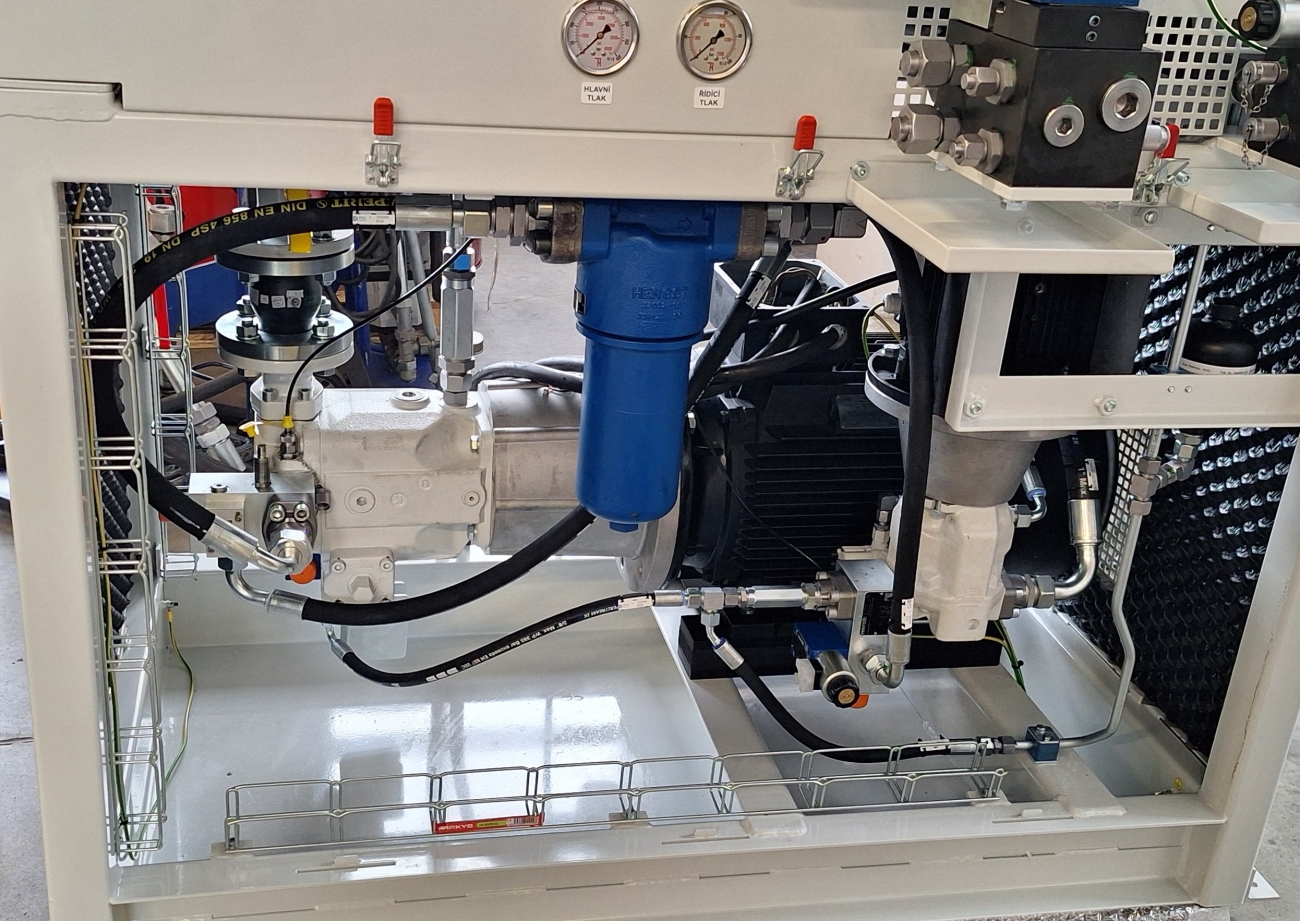

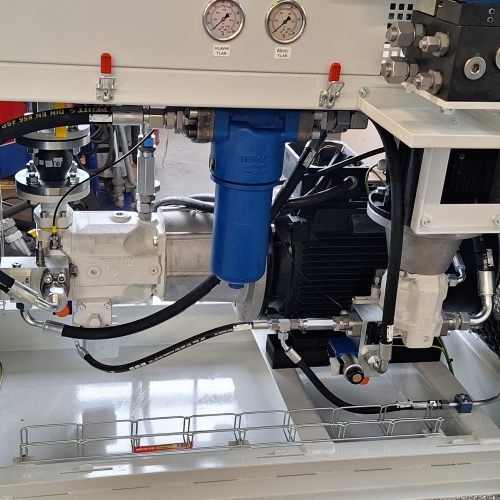

Hlavní pohonnou jednotku tvoří elektromotor spojený s čerpadlem. Tato jednotka zajišťuje primární hydraulické napájení lisu nákolků. Na výstupu z čerpadla je pojistný blok s integrovaným pojistným ventilem, nastaveným na maximální pracovní tlak 280 bar. Za pojistným blokem je tlakový filtr s jemností filtrace 10 mikronů, který zajišťuje vysokou čistotu oleje a chrání tak hydraulický systém před poškozením vlivem nečistot.
Druhá pohonná jednotka je tvořena menším elektromotorem, který pohání čerpadlo. Tato jednotka slouží pro obslužné a podpůrné funkce systému. Na výstupu z tohoto čerpadla je opět umístěný pojistný blok, jehož ventil je nastavený na pracovní tlak 50 bar, což odpovídá požadavkům pro pomocné hydraulické operace.

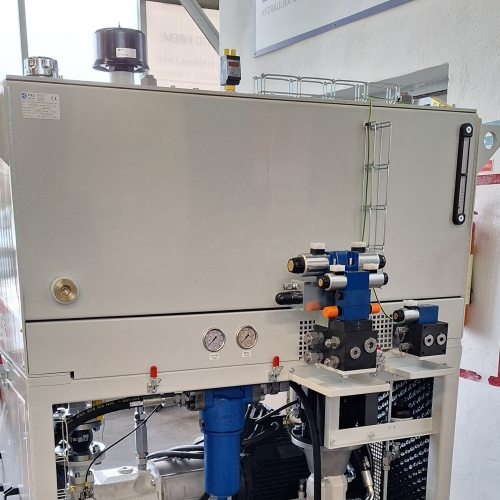

Poblíž obou čerpadlových jednotek jsou dva hydraulické ventily v blocích.
První z nich obsahuje potřebnou ventilovou techniku pro řízení hlavního lisovacího válce a pomocného válce. Tím je zajištěn základní pracovní cyklus hydraulického lisu.
Druhý blok slouží k ovládání otevírání plnicího ventilu.
Hydraulický agregát je zakrytovaný, vybavený tlumícím materiálem pro snížení hlučnosti.
Objem nádrže 500 dm3
Pracovní kapalina minerální olej třídy HLP, VG 46
Rozsah provozní viskozity (22 ÷ 400) mm2·s-1 (cSt)
Rozsah provozní teploty kapaliny (10 ÷ 55)°C
Teplota okolí +5 ÷ +40°C
Umístění v hale
Stupeň filtrace oleje 10 µm
Elektromotor M1
- výkon 22 kW
- otáčky 1465 min-1
- napětí 400/690 V; 50 Hz
Pístový hydrogenerátor HG
- dodávané množství 104 dm3/min
- pracovní tlak (čerpadla) max. 280 bar
Elektromotor M2
- výkon 2,2 kW
- otáčky 1475 min-1
- napětí 400/690 V; 50 Hz
Pístový hydrogenerátor HG
- dodávané množství 26 dm3/min
- pracovní tlak (čerpadla) max. 50 bar
Pojistný ventil
- hlavní pojistný ventil 280 bar
